I meaisíní tionsclaíocha éagsúla, an iméileamh liathróid is comhpháirt ríthábhachtach í. Síneann a ról thar thacaíocht agus uainíocht shimplí. Feidhmíonn sé mar "dhroichead" criticiúil a nascann codanna gluaiseachta agus fosaithe, ag laghdú go mór le frithchuimilt le linn na hoibríochta, rud a fheabhsaíonn éifeachtúlacht tarchuir cumhachta.
Tionchar ar fheidhmíocht trealaimh, éifeachtúlacht, agus iontaofacht
Suiteáil dea-dheartha agus suiteáilte i gceart iméileamh liathróid An féidir:
- Éifeachtúlacht trealaimh a mhéadú : Trí fhórsaí frictional a laghdú, laghdaíonn sé go héifeachtach ídiú fuinnimh, rud a fhágann go bhfuil an trealamh níos eacnamaíche le rith.
- A chinntiú go bhfuil cruinneas reatha .
- Saolré trealaimh a leathnú : Maith bearna Is féidir leis ualaí tionchair a ionsú agus a dhíscaoileadh, caitheamh a laghdú ar chomhpháirteanna agus dá bhrí sin saol an phíosa trealaimh ar fad a shíneadh.
A theip iméileamh liathróid , ar an láimh eile, is féidir go dtiocfaidh laghdú ar fheidhmíocht trealaimh, tnóann neamhghnácha agus creathadh, nó fiú teip mheicniúil dian, is cúis le stopadh táirgeachta agus caillteanais eacnamaíocha. Dá bhrí sin, roghnú, suiteáil agus cothabháil cheart iméileamh liathróids tá siad ríthábhachtach chun oibriú trealaimh thionsclaíoch cobhsaí agus éifeachtach a chinntiú.
Struchtúr

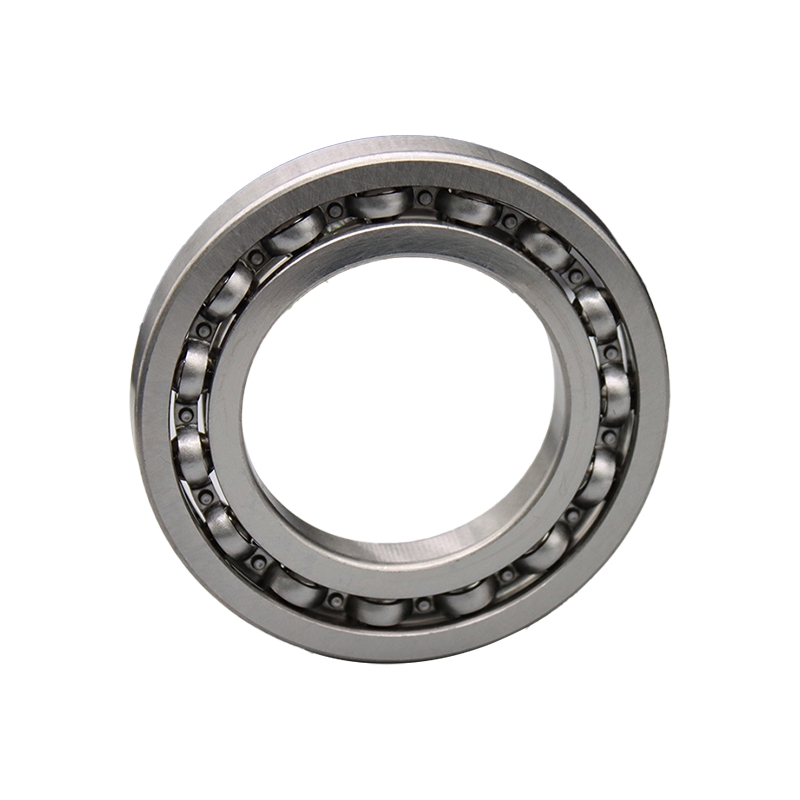

Bunstruchtúr a iméileamh liathróid Tá ceithre phríomhchuid ann a oibríonn le chéile chun uainíocht réidh agus ualaí tacaíochta a chumasú.
- Fáinne istigh : Suite ar an seafta, rothlaíonn sé leis an seafta.
- Fáinne seachtrach : Suite sa suíochán imthacaí nó sa tithíocht, is iondúil go mbíonn sé ina stad.
- Eilimintí Rolling : Liathróidí cruach atá suite idir na fáinní istigh agus na fáinní seachtracha a laghdaíonn cuimilt trí rolladh.
- Cliaide : Coinníonn sé na liathróidí cruach go cothrom, rud a chuireann cosc orthu imbhualadh le linn uainíochta.
Roinnt iméileamh liathróids san áireamh freisin rónta nó sciatha Chun cosc a chur ar ábhair shalaithe dul isteach agus bealaidh ó éalú.
Aicmiú
Imthacaí liathróid Is féidir é a rangú i roinnt cineálacha bunaithe ar a struchtúr agus a bhfeidhmiú. Seo roinnt aicmithe coitianta:
- Ball Groove Deep Groove : An cineál is coitianta, atá in ann ualaí aiseach gathacha agus measartha a láimhseáil.
- Imthacaí liathróid teagmhála uilleach .
- Imthacaí liathróid féin-ailínithe : Tá an rásbhealach fáinne seachtrach sféarúil, a chúitíonn go huathoibríoch as mí -ailíniú uilleach de bharr dífhoirmithe seafta nó tithíochta.
- Im imthacaí liathróid sá : A úsáidtear go príomha chun ualaí aiseach íon a láimhseáil agus de ghnáth ní féidir leo ualaí gathacha a sheasamh.
Tábhacht
Agus a iméileamh liathróid , ba chóir go mbeadh na paraiméadair feidhmíochta seo a leanas mar phríomhfhócas:
- Cumas lódála : Roinnte ina Cumas ualach statach is Cumas ualach dinimiciúil . Tagraíonn acmhainn ualach statach don ualach uasta a bearna is féidir é a sheasamh gan dífhoirmiúchán buan agus é ina stad nó ag luasanna ísle. Tagraíonn acmhainn ualach dinimiciúil don ualach a bearna Is féidir é a sheasamh le haghaidh saolré ar leith agus iad ag rothlú.
- Luasteorainn : An luas uasta rothlach sábháilte ag a bearna is féidir é a oibriú gan teas agus caitheamh iomarcach a ghiniúint.
- Stiall : An bearna's Cumas chun cur in aghaidh dífhoirmiú faoi ualach. Stiffness ard bearnas a chinntiú go mbeidh cruinneas oibriúcháin innealra beachtais.
- Chasmhóimint cuimilte : An internal friction generated by the bearna Le linn uainíochta. Ciallaíonn chasmhóimint cuimilte níos ísle éifeachtúlacht oibriúcháin níos airde agus ídiú fuinnimh níos ísle.
Cothabháil
Tá cothabháil cheart ríthábhachtach chun saol a iméileamh liathróid agus áirítear leis na príomhghnéithe seo a leanas:
- Bealaithe : An most critical part of bearna cothabháil. Laghdaíonn an bealaidh (ramhar nó ola) cuimilte agus caitheamh, cuireann sé cosc ar chreimeadh, agus cabhraíonn sé le teas a dhíscaoileadh.
- Rónta : Má roghnaítear an modh ceart ina saothraítear rónta a roghnú, cuirtear cosc éifeachtach ar ábhair shalaithe seachtracha (mar shampla deannach agus taise) ó dhul isteach sa bearna is stops lubricant from leaking out.
- Suiteáil : Modhanna suiteála cearta a chosc bearnas ó dhamáiste a dhéanamh le linn an phróisis. Ba chóir uirlisí tiomnaithe a úsáid chun a chinntiú go bhfuil siad daingean idir an bearna's Ba chóir fáinní inmheánacha agus seachtracha, agus fórsa brute nó casúr a sheachaint.
- Monatóireacht : Monatóireacht rialta ar bearna Is féidir le creathadh, teocht, agus torann cabhrú le lochtanna féideartha a bhrath go luath, ag cur cosc ar am neamhfhónaimh trealaimh gan choinne.
Straitéisí Roghnúcháin Ball le Ball
An ceart a roghnú iméileamh liathróid tá sé ríthábhachtach chun oibriú fadtéarmach trealaimh a chinntiú. Éilíonn an próiseas seo breithniú cuimsitheach ar fhachtóirí éagsúla chun an bearna Cineál is fearr a oireann do choinníollacha oibriúcháin ar leith.
Anailís ar choinníoll oibriúcháin
Sa chuid seo, déanfaimid anailís ar an anailís ar choinníollacha oibriúcháin agus ar an tionchar a bhíonn acu ar roghnú imthacaí liathróid.
- Luchtú : Is é seo ceann de na tosca is tábhachtaí.
- Ualach nial : Fórsa ingearach leis an seafta. Mar shampla, teannas i dtiomántán crios.
- Ualach aiseach : Fórsa comhthreomhar leis an seafta. Mar shampla, an sá i dtiomáint giair.
- Ualach comhcheangailte : Cás ina bhfuil ualaí gathacha agus aiseach araon i láthair ag an am céanna.
- Luas rothlach : Is féidir le hoibriú ardluais, luais íseal, nó luas athraitheach a bheith ann. Cruthaíonn luasanna arda níos mó teasa, a éilíonn breithniú ar dhíscaoileadh teasa agus ar shaincheisteanna bealaithe.
- Timpeallacht oibre :
- Teocht : Is féidir le teochtaí arda dul i bhfeidhm ar fheidhmíocht bealaidh agus neart na bearna Ábhair.
- Taise agus éilliú : Is gá timpeallachtaí atá tais, deannach, nó a bhfuil substaintí creimneacha iontu bearnas Le dea -shéalaithe nó ábhair speisialta.
Príomhphointí Roghnúcháin
Bunaithe ar thorthaí na hanailíse ar choinníoll oibriúcháin, ba cheart na príomhphointí seo a leanas a leanúint agus a bearna :
- Roghnaigh an cineál cuí ar imthacaí liathróid bunaithe ar an gcineál ualaigh
- Ball Groove Deep Groove : Oiriúnach do choinníollacha le hualaí gathacha measartha agus ualaí aiseach déthreoch beag.
- Imthacaí liathróid teagmhála uilleach : Oiriúnach do choinníollacha a chaithfidh ualaí gathacha móra a sheasamh agus ualaí aiseach aontreoch nó déthreoch, go háirithe in iarratais le riachtanais ard stiffness.
- Im imthacaí liathróid sá : Deartha go sonrach chun ualaí aiseach íon a sheasamh.
- Smaoinigh ar na riachtanais saoil agus iontaofachta a bhfuiltear ag súil leo
- Maidir le comhpháirteanna nó feidhmchláir trealaimh chriticiúla atá deacair a chothabháil, bearnas Le saol agus iontaofacht níos airde a roghnú.
- Le haghaidh trealaimh ghinearálta, níos cost-éifeachtaí bearna is féidir é a roghnú chomh fada agus a chomhlíonann sé bunriachtanais.
- Cothromaíocht Spás agus Costas Suiteála
- I dtrealamh atá srianta ó thaobh spáis de, níos dlúithe bearna Ba chóir an tsraith a roghnú.
- Agus na riachtanais feidhmíochta á shásamh, is fachtóir tábhachtach é an costas le breithniú le linn an roghnúcháin.
Cásanna feidhmithe imthacaí liathróid i ngnáth -threalamh tionsclaíoch
Mótair agus caidéil
- Saintréithe iarratais : De ghnáth bíonn gá le mótair agus caidéil bearnas Chun oibriú go cobhsaí ag luasanna arda agus torann agus creathadh íseal a choinneáil ag an am céanna.
- Rogha roghnúcháin : Imthacaí liathróid groove domhain an rogha is coitianta sa réimse seo. Mar gheall ar a struchtúr simplí, a éascaíocht suiteála, agus a gcumas chun ualaí gathacha measartha agus ualaí beaga aiseach a láimhseáil, tá siad oiriúnach. Maidir le trealamh le riachtanais torainn an -ard, grád beachtais níos airde agus chasmhóimint cuimilte íseal imthacaí liathróid groove domhain roghnaithe.
Lucht leanúna agus séidirí
- Saintréithe iarratais : Is iondúil go bhfeidhmíonn an trealamh seo ag luas ard, ach tá an t -ualach sách éadrom. I gcásanna áirithe, d'fhéadfadh sé a bheith ag teastáil freisin chun roinnt sá aiseach a sheasamh.
- Rogha roghnúcháin : Imthacaí liathróid groove domhain or imthacaí liathróid teagmhála uilleach .
- Ball Groove Deep Grooves : Oiriúnach don chuid is mó d'iarratais lucht leanúna, ag cothromú go héifeachtach luas agus ualach.
- Imthacaí liathróid teagmhála uilleachs : In iarratais a dteastaíonn láimhsí aiseach níos mó uathu nó a bhfuil riachtanais stiffness níos airde acu, suiteáil péireáilte de imthacaí liathróid teagmhála uilleach Is minic a úsáidtear é chun acmhainn ualach aiseach níos láidre a sholáthar agus chun cruinneas rothlach níos airde a sholáthar.
Trealamh Tarchurtha (iompróirí crios, giarbhosca)
- Saintréithe iarratais : Is iondúil go bhfeidhmíonn an trealamh seo ar feadh tréimhsí sínte faoi ualaí ard nó trom, le riachtanais an -ard don bearna's Cumas agus iontaofacht ualaigh.
- Rogha roghnúcháin : Ag brath ar na coinníollacha ualaigh ar leith, meascán de dhifriúil bearna Roghnaítear na cineálacha.
- Ball Groove Deep Grooves : Úsáidte i rollóirí idler de iompróirí crios áit a bhfuil ualaí sách éadrom.
- Imthacaí liathróid teagmhála uilleachs : In iarratais cosúil le giarbhoscaí a chaithfidh ualaí móra gathacha agus aiseach a sheasamh, is minic a úsáidtear iad chun tacú leis an seafta giair chun cruinneas agus cobhsaíocht tarchuir a chinntiú.
Uirlisí Meaisín Beachtais
- Saintréithe iarratais : An main spindle of a precision machine tool has extremely strict requirements for the bearna's Beachtas, stiffness, agus luas. Is féidir le creathadh nó díláithriú nóiméad ar bith tionchar a imirt ar cháilíocht na próiseála.
- Rogha roghnúcháin : Péireáilte nó iolrach imthacaí liathróid teagmhála uilleach beacht .
- Comparáid Paraiméadair : I gcomparáid leis an ngnáthnós imthacaí liathróid groove domhain , imthacaí liathróid teagmhála uilleach beacht Bíodh luas níos airde agat, stiffness níos airde, agus rith chun srutha níos lú.
- Suiteáil Method : Any are usually installed in a preloaded "face-to-face" (DF) or "back-to-back" (DB) arrangement. The preload force is adjusted to increase the stiffness of the entire spindle system and reduce deformation during operation.
Suiteáil Ball agus Fabhtcheartú Coiteann Teip
Suiteáil cheart
Is é an tsuiteáil chuí an chéad chéim chun oibriú fadtéarmach cobhsaí a iméileamh liathróid . Is féidir le suiteáil mhíchuí a bheith roimh am bearna Teip, a shaol seirbhíse a ghiorrú.
- Úsáid uirlisí speisialaithe : Agus a bearna , ba cheart uirlisí speisialaithe (hiodrálach, téamh, nó meicniúil) a úsáid chun fórsa a chur i bhfeidhm go cothrom ar an bearna Fáinne a bhfuil an t -oiriúnacht daingean aige. Tá cosc iomlán air casúir nó uirlisí eile a úsáid chun an bearna , mar is féidir leis seo damáiste a dhéanamh.
- Imréiteach oiriúnach rialaithe : Le linn na suiteála, an t -imréiteach oiriúnach idir an bearna's Ní mór don fháinne inmheánach agus don seafta, agus an fáinne seachtrach agus an suíochán imthacaí, riachtanais dearaidh a chomhlíonadh. Is féidir le hoiriúnacht atá ró -daingean a ghiniúint réamhualach neamhriachtanach, as a dtiocfaidh roimh am bearna Teip, cé gur féidir le hoiriúnacht scaoilte sleamhnú agus caitheamh coibhneasta le linn na hoibríochta.
Teipeanna coitianta
Fiú amháin leis an tsuiteáil cheart, iméileamh liathróids Féadfaidh sé teip fós tar éis oibriú fada. Seo roinnt teipeanna coitianta agus a gcúiseanna:
- Torann agus creathadh neamhghnácha :
- Cúiseanna : Bealaithe bocht, suiteáil mhíchuí, réamhualach iomarcach, ábhair shalaithe taobh istigh den bearna , nó an bearna é féin a dhamáistiú.
- Fabhtcheartú Ar dtús, seiceáil an stádas bealaithe, ansin seiceáil an bhfuil an suiteáil ceart, agus ar deireadh, cuir an bearna .
- Róthéamh :
- Cúiseanna : Bealaithe neamhleor nó iomarcach, cineál bealaithe mícheart, ualach nó luas a sháraíonn an bearna's Teorainneacha dearaidh, nó suiteáil ró-daingean.
- Fabhtcheartú : An méid agus an cineál bealaidh a sheiceáil agus a choigeartú, deimhnigh go bhfuil an bearna Meaitseálann an roghnú na coinníollacha oibriúcháin, agus seiceáil an tsuiteáil atá oiriúnach.
- Modhanna Teip :
- Great : De ghnáth is é is cúis le tuirse ó ualaí arda agus oibríocht fhada, mar chlaiseanna beaga ar an rásbhealach nó ar an dromchla eilimint rollta.
- Sciolar : Forbairt bhreise ar phiting agus an léiriú deiridh ar thuirse ábhair.
- Cuir ort .
Cuideachta imthacaí agus tarchuir Shanghai Yinin , mar fhiontar comhtháite tionscail agus trádála a chomhcheanglaíonn dearadh, táirgeadh, díolacháin, agus seirbhís, tuigeann sé go domhain gach gné de a iméileamh liathróid's Turas ó dhearadh go cothabháil. Tá foireann theicniúil ghairmiúil againn a sholáthraíonn ardchaighdeán bearna Táirgí agus tairgeann sé tairiscint shaineolach agus tacaíocht theicniúil. Clúdaíonn ár raon táirgí cineálacha éagsúla iméileamh liathróids , lena n -áirítear caighdeán iméileamh liathróids Le haghaidh mótair agus ardchríochnaithe neamh-chaighdeánach saincheaptha bearnas le haghaidh riachtanais speisialta. Cloíimid go comhsheasmhach leis an bhfealsúnacht “cáilíocht mar bhonn, seirbhís mar an chéad cheann, agus an teicneolaíocht mar an fhondúireacht” chun an caighdeán is airde a sholáthar go leanúnach bearnas dár gcustaiméirí. $
