Saincheaptha Sraith 3000A-2Z Im imthacaí liathróid teagmhála uilleach as a chéile Monaróirí, monarchana

Sraith 3000A-2Z

Is imthacaí ardfheidhmíochta é imthacaí liathróid teagmhála uilleach sraith 3000A-2Z a úsáidtear go forleathan i dtrealamh leictrimheicniúla, gluaisteán agus innealra tionsclaíoch. Tá dearadh sraithe dúbailte ag an tsraith imthacaí seo, is féidir leis ualaí aiseach agus gathacha níos airde a sheasamh, agus tá sé oiriúnach le húsáid faoi choinníollacha oibríochta ardluais agus trom-ualaigh. Cuireann a struchtúr teagmhála uilleach ar chumas an imthacaí strus a scaipeadh go héifeachtach, frithchuimilt a laghdú agus marthanacht a fheabhsú agus ualach á iompar. Tá na imthacaí sraith 3000A-2Z feistithe freisin le clúdaigh deannaigh (2Z), rud a choscann go héifeachtach salachar agus neamhíonachtaí ó dul isteach sa taobh istigh de na imthacaí agus a saol seirbhíse a leathnú. Ina theannta sin, tá feidhmíocht den scoth ag an imthacaí seo maidir le cruinneas agus rigidity, rud a fhágann go bhfuil sé oiriúnach d'iarratais ardchruinneas.

Seol Fiosrúchán

SRAITH DÚBAILTE · 30° TEAGMHÁIL · ZZ SHIELDED

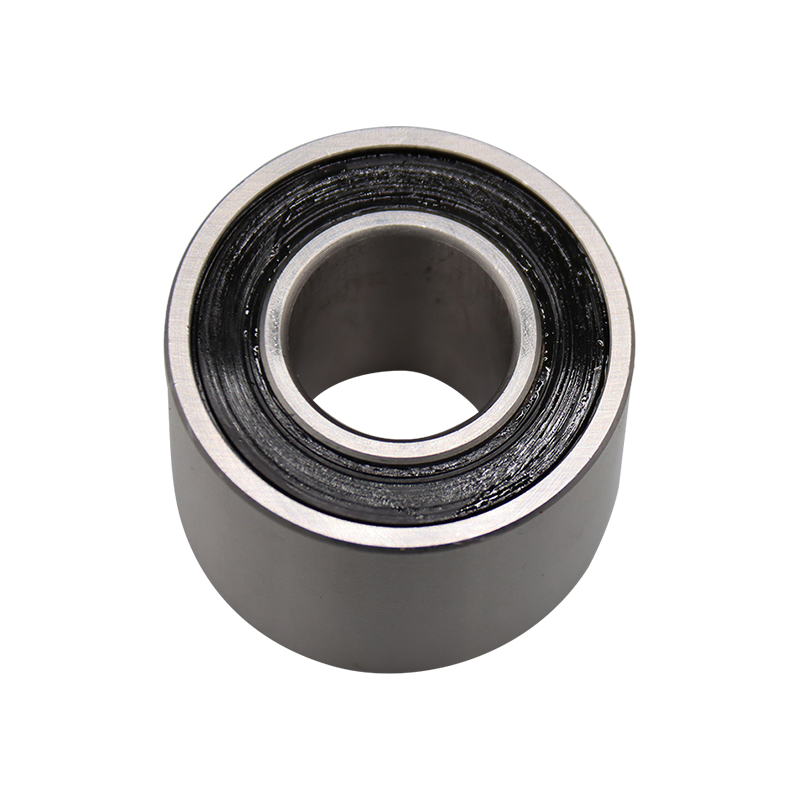

3000A-2Z Imthacaí Liathróid Teagmhála Uathoibríoch Sraith Dúbailte

Uillinn teagmhála 30 ° Sciathanna miotail ZZ réamh-greased

Déantar imthacaí liathróid teagmhála uillinneacha sraithe 3000A-2Z sraith 3000A-2Z a innealtóireacht d'iarratais a éilíonn cumas ualaigh aiseach agus gathacha ard laistigh de chlúdach aiseach dlúth. Soláthraíonn cumraíocht an tsraith dhúbailte tacaíocht aiseach déthreo, agus leithead cúng á chothabháil ag an am céanna le imthacaí sraithe aonair péireáilte. Uasmhéadaíonn an uillinn teagmhála 30 ° an chothromaíocht idir stiffness aiseach agus cumas ualach gathacha. Feistithe le sciatha miotail 2Z ar an dá thaobh, soláthraíonn na imthacaí seo cosaint éifeachtach i gcoinne cáithníní móra agus iad ag cothabháil chasmhóiminte frithchuimilte íseal. Réamh-lubricated le ramhar litiam ard-chaighdeán, cuireann na imthacaí oibriú saor ó chothabháil ar feadh tréimhsí seirbhíse leathnaithe. Raonta teocht oibriúcháin ó -30 ° C go 110 ° C. I measc na n-iarratas tipiciúla tá caidéil, giarbhoscaí, mótair leictreacha, agus innealra tionsclaíoch ina bhfuil éifeachtacht spáis agus cumas ualaigh ard riachtanach.

Tacaíocht aiseach déthreo

Soláthraíonn cumraíocht sraith dhúbailte cumas ualaigh aiseach sa dá threo, rud a chuireann deireadh leis an ngá atá le imthacaí sraithe amháin péireáilte.

Uillinn teagmhála optamaithe

Uillinn teagmhála 30 ° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Córas sciath 2Z

Soláthraíonn sciatha miotail ar an dá thaobh cosaint éifeachtach i gcoinne cáithníní móra agus iad ag cothabháil chasmhóiminte frithchuimilte íseal.

Leithead dlúth aiseach

Oireann dearadh caol-leithead spásanna aiseach teoranta agus é ag soláthar acmhainn ualaigh dhá imthacaí aon-shraith.

Sonraíochtaí teicniúla

Trastomhas toll d 10mm - 40mm

Trastomhas seachtrach D 30mm - 80mm

Leithead B 14mm - 28mm

Uillinn teagmhála 30° ainmniúil

Ualach dinimiciúil C 8.2kN - 32.5kN

Ualach statach C0 5.6kN - 22.8kN

Luas teorann (ramhar) 6000 - 16000 rpm

Cineál sciath 2Z (sciatha miotail)

Grád beachtais P0 / P5

Ábhar cage Snáithín gloine treisithe PA66

Cásanna iarratais

Caidéil thionsclaíocha

Caidéil lártheifeacha agus caidéil díláithrithe dearfacha a dteastaíonn tacaíocht dhéthreo aiseach uathu.

giarbhoscaí

Tacaíocht seafta i dtiomáineann laghdaithe agus córais tarchurtha cumhachta le spás aiseach teoranta.

Mótair leictreacha

Tacaíocht seafta mótair le rialú réamh-ualach le haghaidh suíomh rotor beacht.

Innealra talmhaíochta

Rollóirí iompróra agus seaftaí tiomána i mbainteoirí agus tarracóirí.

Fiosrúcháin theicniúla

Cad é an difríocht idir séalaithe 2Z agus 2RS?

Tagraíonn 2Z do sciatha miotail ar an dá thaobh, a chosnaíonn i gcoinne cáithníní móra agus a sholáthraíonn chasmhóiminte frithchuimilte íseal. Tagraíonn 2RS do rónta rubair teagmhála ar an dá thaobh, a sholáthraíonn séalaithe iomlán i gcoinne taise agus éillithe ach le chasmhóiminte cuimilte níos airde.

Conas réamh-ualach a shocrú le haghaidh imthacaí 3000A-2Z?

Soláthraítear imthacaí 3000A-2Z le socruithe réamh-ualach inmheánacha optamaithe le haghaidh gnáth-fheidhmchláir. Le haghaidh riachtanais réamh-ualach ar leith, téigh i gcomhairle leis an monaróir. I bhformhór na gcásanna, tá an imthacaí deartha le haghaidh réamh-ualach caighdeánach gan aon choigeartú breise ag teastáil.

An féidir le imthacaí 3000A-2Z freastal ar mhí-ailíniú?

Tá cumas mí-ailínithe teoranta ag imthacaí teagmhála uilleacha. Tá an t-uasailíniú uilleach molta níos lú ná 0.05 céim. Maidir le hiarratais a bhfuil mí-ailíniú orthu, smaoinigh ar imthacaí sorcóir sféarúla nó imthacaí liathróid féin-ailínithe.

Gléasta

Cuir fórsa i bhfeidhm go cothrom ar an bhfáinne atá á fheistiú. Bain úsáid as preas le sleeves tacaíochta cuí. Ná cuir fórsa i bhfeidhm trí eilimintí rollta.

Comaoin réamhluchtaithe

Is féidir le réamhualach iomarcach róthéamh agus tuirse roimh am a chur faoi deara. Lean sonraíochtaí an déantóra maidir le tithíocht agus feisteas seafta.

Stóráil

Stóráil i bpacáistiú bunaidh i limistéar tirim, glan le teocht cobhsaí. Seachain nochtadh d'atmaisféar creimneach.

Bealadh

Réamh-lubricated ar feadh a saoil. Níl gá le lubrication tosaigh. Le haghaidh coinníollacha crua, téigh i gcomhairle leis an monaróir le haghaidh roghanna athbhealaithe.

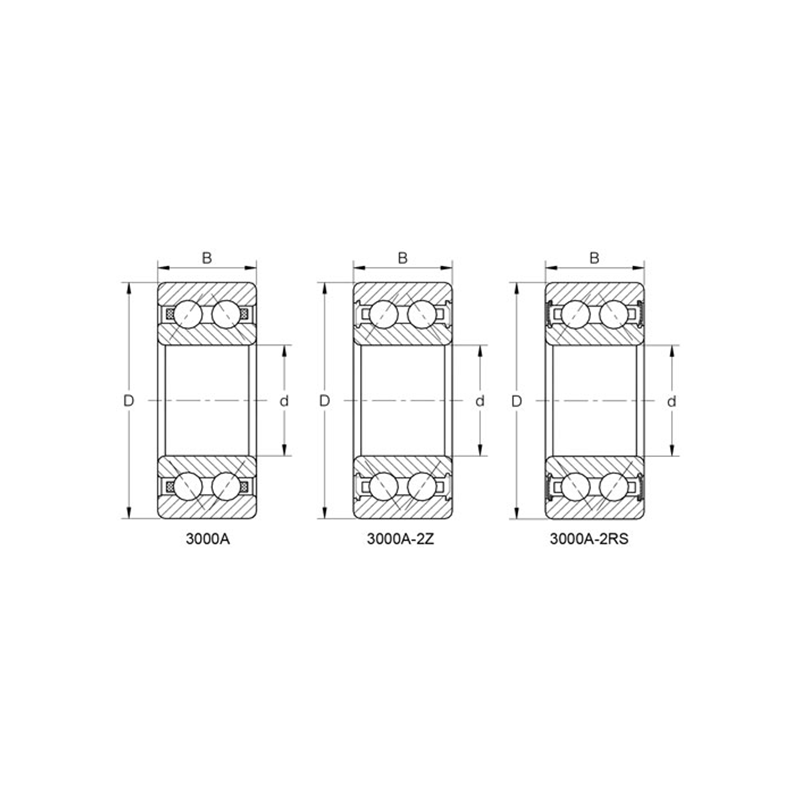

Ainmniú	Príomhtoisí(mm)			Bunrátálacha Luchtaithe(KN)		Luas Teoranta (rpm)		Meáchan
Ainmniú	d	D	B	Dinimiciúla(Cr)	Statach(Cor)	ramhar	Ola	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
