Sraith NA

Is imthacaí rollta iad imthacaí cuir isteach sraith NA atá deartha chun suiteáil agus cothabháil a shimpliú. Is éard atá iontu de ghnáth fáinne istigh, fáinne seachtrach agus eilimintí rollta. Is féidir an fáinne istigh a shuiteáil go díreach ar an seafta, agus de ghnáth socraítear an fáinne seachtrach ar an chásáil nó ar an lúibín. Tá friotaíocht caitheamh maith agus cumas ualachiompartha ag imthacaí sraith NA agus úsáidtear iad go forleathan i dtrealamh tionsclaíoch, innealra talmhaíochta, uirlisí cumhachta agus réimsí eile. Ceadaíonn a ndearadh oibriú le méid áirithe fritháireamh aise agus athruithe uillinne, rud a fhágann go bhfuil siad an-inoiriúnaithe. Cuireann an tsraith imthacaí seo éagsúlacht de roghanna séalaithe agus deannaigh-dhíonta ar fáil freisin chun a bhfeidhmíocht a fheabhsú i dtimpeallachtaí crua. Mar gheall ar shaintréithe imthacaí cuir isteach sraith NA is rogha éifeachtach iontaofa iad chun freastal ar riachtanais éagsúla iarratais agus costais chothabhála trealaimh a laghdú.

Seol Fiosrúchán

IONSÁIGH AN TIMPEALLACHT DO DHOSTAITHE · SRAITH NA · DLEACHT NÍODH

Sraith NA

Imthacaí Liathróid Ionsáigh Cruach Dhosmálta

Leamh 12-50 mm

Séala 2RS

ramhar H1 grád bia

Tógtar imthacaí liathróid isteach cruach dhosmálta Sraith NA le haghaidh suíomhanna iompair agus tiomána a théann trí ghlanadh rialta, teagmháil taise, nó nochtadh ceimiceach éadrom. Déanann na cuir isteach fáinní agus liathróidí cruach dhosmálta le coiléar glasála eccentric, a ghreamaíonn an seafta gan gá le guaillí meaisínithe. Tá próifíl sféarúil ag an bhfáinne seachtrach agus mar sin suíonn an t-aonad isteach i gcúinsí caighdeánacha cuasacha agus fulaingíonn sé méid beag sraonadh seafta. Úsáideann an dá thaobh rónta rubair teagmhála, agus tá an cuas pacáilte le ramhar grád bia roimh é a sheoladh. Clúdaíonn trastomhais tollta 12 mm go 50 mm, trastomhais seachtracha 32 mm go 100 mm, agus leithead 12 mm go 32 mm. Fanann an teocht seirbhíse idir -20°C agus 110°C. Tá an tsraith sonraithe go príomha i bpróiseáil bia, buidéalú dí, línte pacáistithe, agus trealamh cógaisíochta ina bhfuil friotaíocht creimeadh ina riachtanas soláthair.

PRÍOMH-SHAINTRÉITHE

Fáinní agus liathróidí dhosmálta

Seasann sé níocháin arís agus arís eile agus teagmháil cheimiceach gan meirgiú ná pitseáil ar dhromchlaí an rásbhealaigh.

Collar glasála eccentric

Rothlaíonn an collar ar an bhfáinne istigh chun an seafta a chlampáil, rud a shimplíonn an tsuiteáil agus ligeann sé é a bhaint gan dochar a dhéanamh don chríoch seafta.

Comhrian seachtrach sféarúil

Oireann sé bloc pillow cuasach agus clúdaigh flanged, ionsú misalignment seafta beag a chuirfeadh béim ar shlí eile ar imeall an rásbhealaigh.

Déan teagmháil le séala agus líonadh grád bia

Cuireann rónta teagmhála rubair ar an dá thaobh bac ar uisce agus iarmhar táirge, agus tacaíonn an ramhar H1 réamh-líonta le coinníollacha oibriúcháin sláintíochta.

TAGAIRT A ORDÚ

Leamh diameter 12 mm - 50 mm

Trastomhas seachtrach 32 mm - 100 mm

Leithead 12 mm - 32 mm

Ábhar fáinne agus liathróid Cruach dhosmálta

Modh glasála Collar eccentric

Séalaing type rubair teagmhála 2RS

ramhar fill H1 grád bia

Raon teochta -20°C go 110°C

Comhoiriúnacht tithíochta Bloc pillow / flanged

Pacáistiú Cartán creimeadh-resistant

LIMISTÉIR SONRAÍOCHTA

Iompróirí próiseála bia

Tacaíocht sorcóir agus seafta tiomána ar línte a ritheann timthriallta níocháin go minic le gníomhairí sláintíochta.

Línte buidéalú dí

Suímh iompair agus filler faoi lé spraeála uisce, iarmhar síoróip, agus ceimiceáin ghlantacháin.

Innealra pacáistithe

Aonaid uasteorannaithe, lipéadaithe agus cartánaithe ina bhfuil taise agus deannach táirgí.

Trealamh cógaisíochta

Innealra cleanroom a bhfuil gá aige le friotaíocht creimeadh agus le sceitheadh ísealcháithníní ó na páirteanna gluaisteacha.

Aonaid mhara agus taobh na ndugaí

Trealamh láimhseála deic nochta d'aer salainn agus teagmháil uisce tréimhsiúil.

Tiománaithe le haghaidh próiseála ceimiceach

Trealamh meascthóir agus aistrithe nuair a théann meáin chreimneach éadrom i dteagmháil leis an limistéar tithíochta.

CEISTEANNA SOLÁTHAIR

Cén difríocht atá idir an collar eccentric agus glasáil scriú socraithe?

Rothlaíonn an collar eccentric ar an bhfáinne istigh chun an seafta a chlampáil timpeall a imlíne iomlán, ag scaipeadh fórsa greim níos cothroime ná na scriúnna socraithe pointe teagmhála. Laghdaíonn sé seo an baol marcáil seafta agus ceadaítear é a bhaint gan scóráil an dromchla seafta.

An féidir Sraith NA a shuiteáil i gcustaí bloc pillow atá ann cheana féin?

Tá. Meaitseálann an comhrian seachtrach sféarúil le tollta caighdeánacha tithíochta cuasach, agus mar sin go n-oireann an t-iontán bloc pillow comhoiriúnach agus aonaid flanged. Fíoraigh an trastomhas tollta tithíochta i gcoinne an trastomhas ionsáite seachtrach roimh an tionól.

Cén lubrication a chuirtear i bhfeidhm sa mhonarcha?

Tá gach aonad pacáilte le ramhar grád bia H1 sula saothraítear rónta. Socraítear an méid líonta don mhéid imthacaí, mar sin ní gá lubrication breise a dhéanamh roimh shuiteáil taobh na líne.

Cén grád dhosmálta a úsáidtear do na fáinní agus na liathróidí?

Úsáideann na fáinní agus na liathróidí grád imthacaí dosmálta a roghnaíodh le haghaidh seirbhíse fliuch agus beagán creimneach. Tá an grád cruinn liostaithe ar an deimhniú ábhair a cuireadh ar fáil le gach lastas.

Stórais AGUS NÓTAÍ TIONÓL

Ullmhú seafta

Glan an seafta agus bain burrs roimh chur isteach an imthacaí. Cruthaíonn lochtanna dromchla faoin bhfáinne istigh pointí strus áitiúla a ghiorrú saol seirbhíse.

Géarú collar

Rothlaigh an collar eccentric i dtreo an rothlaithe seafta agus déan an scriú glasála níos doichte. Athsheiceáil na suíocháin tar éis na chéad uaireanta oibriúcháin.

Seiceáil tolladh tithíochta

Deimhnigh go bhfuil tolladh na tithíochta cuasach glan agus saor ó iarmhar cruaite. Laghdaíonn éilliú an éifeacht féin-ailínithe agus giorraíonn sé an saol ionsáite.

Stóráil

Coinnigh an bunphacáistiú séalaithe go dtí go n-eisítear taobh na líne. Stóráil ar shiúl ó thuaslagóirí clóirínithe agus ard-taise chun an bailchríoch dhosmálta a chaomhnú.

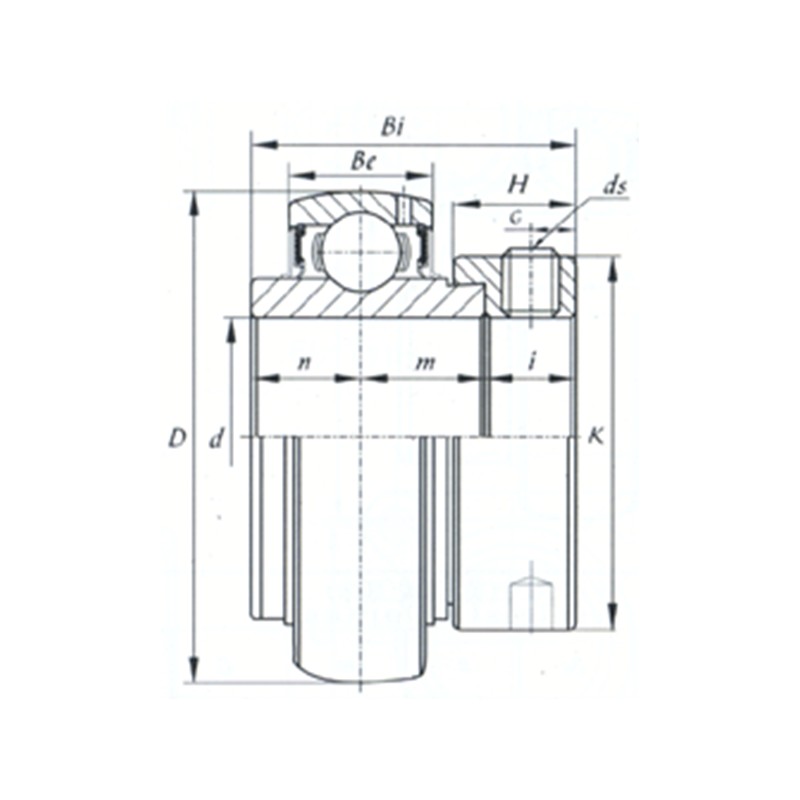

Cuir isteach dhosmálta sraith NA collar glasála eccentric Líonadh grád bia H1

Bíarradh Uimh.	d		Toisí (mm)									Bunrátáil Luchtaithe (kN)
Bíarradh Uimh.	(mm)	(i.)	D	Be	dé	B1	n	K	H	G	ds	Dinimiciúla	Statach
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8×1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA 206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA 207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8×1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8×1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8×1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8×1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10×1.25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10×1.25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10×1.25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10×1.25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
