23 200 sraith

Is cineál imthacaí iad imthacaí sorcóir sféarúil sraith 23200 atá oiriúnach do choinníollacha ualaigh throma agus turrainge, le feidhmíocht féin-ailínithe den scoth, a fhéadfaidh an earráid uilleach a ghineann an imthacaí a choigeartú go huathoibríoch mar gheall ar mhí-ailíniú seafta nó mí-ailíniú tithíochta. Tá rollóirí na n-imthacaí seo sféarúil i gcruth, agus tá rásbhealaí na bhfáinní inmheánacha agus seachtracha sféarúil freisin, rud a chuireann ar a gcumas ualaí a dháileadh go héifeachtach, cuimilte agus caitheamh a laghdú, agus saol seirbhíse a fhadú.

Seol Fiosrúchán

Imthacaí Sorcóir Sféarúla Sraith 23200

Freastalaíonn imthacaí sorcóir sféarúil sraith 23200 ar ualaí gathacha agus ualaí aiseach déthreocha trína chumraíocht sorcóir siméadrach dhá shraith. Ionchorpraíonn an fáinne seachtrach rásbhealach sféarúil a chuireann ar chumas féin-ailíniú, rud a chúiteamh as mí-ailíniú uilleach idir seafta agus tithíocht. Tá céimseata sorcóir optamaithe sa tsraith seo le cage práis nó cruach meaisínithe a choinníonn an spásáil sorcóir faoi choinníollacha ualaigh éagsúla. Feidhmíonn an t-imthacaí laistigh de raon teochta -30 ° C go 150 ° C le haghaidh coimeádáin cruach caighdeánach. Áiríonn gach aonad próifíl logartamach ar rollóirí agus rásbhealaí chun strusanna imeall a laghdú. Tá an grúpa imréitigh inmheánach CN caighdeánach, agus tá C3 agus C4 ar fáil nuair a shonraítear iad. Leanann rátálacha ualaigh modhanna ríofa ISO 281.

Buntáistí Croí

Cúiteamh mí-ailínithe suas le 2 chéim faoi choinníollacha statacha nó 1.5 céim faoi oibriú dinimiciúil
Dáileann socrú sorcóir dhá shraith ualaí gathacha thar dhá líne teagmhála
Paraiméadair tríthoiseach idirmhalartaithe de réir chaighdeán ISO 15:2017
Cruach imthacaí trí-chruaite le cruas dromchla 58-62 HRC
Fáinne istigh inbhainte le haghaidh gléasta ar sleeves oiriúnaithe sorcóireacha nó barrchaolaithe

Saintréithe Táirge

Raon trastomhas tolladh	40 mm go 200 mm
Raon trastomhas seachtrach	80 mm go 420 mm
Raon leithead	23 mm go 138 mm
Rátáil ualaigh dinimiciúil (C)	98 kN go 1680 kN
Rátáil ualaigh statach (C0)	127 kN go 2360 kN
Luas teorann (ramhar)	2000 rpm go 5000 rpm
Luas teorann (ola)	2600 rpm go 6700 rpm
Roghanna ábhar cage	Prás, cruach, polaimíd
Ranganna imréitigh inmheánacha	CN, C3, C4

Cásanna Iarratais

Scáileáin creathadh agus tiomántáin éalárnacha i bpróiseáil chomhiomlán
Giarbhoscaí tionsclaíocha le riachtanais sraonadh seafta
Príomh-seafta tuirbín gaoithe agus meicníochtaí fia/pitse
Rollaí déantúsaíochta páipéir agus sorcóirí a thriomú
Iompróirí mianadóireachta le réisí fada seafta
Muileann cruach trealamh réitigh leanúnach

Ceisteanna Coitianta

Cén modh lubrication a bhaineann leis an tsraith 23200?

Tá lubrication ramhar le gallúnach litiam-chasta grád 2 nó 3 NLGI caighdeánach do luasanna faoi bhun 70% den luas teorann. Bíonn feidhm ag cúrsaíocht ola nó lubrication folctha ola nuair a sháraíonn an teocht oibriúcháin 100°C nó nuair a sháraíonn luasanna an luach teorann.

Conas an t-imréiteach inmheánach ceart a roghnú?

Oireann imréiteach CN do ghnáth-theocht oibriúcháin idir 20°C agus 80°C le seaftaí cruach. Tá feidhm ag imréiteach C3 nuair a sháraíonn an difreálach teochta idir an fáinne istigh agus an tithíocht 15 ° C nó nuair a sháraíonn an feistiú trasnaíochta 0.05% den trastomhas seafta.

Cad a thugann le fios go bhfuil gá le hathsholáthar imthacaí?

Méadú ar aimplitiúid an chreathadh oibriúcháin ar mó é ná tairseacha ISO 10816-3, ardú ar theocht na tithíochta iompair os cionn 95 ° C faoi ualach comhsheasmhach, nó meilt mhiotalacha inchloiste le linn uainíochta.

Réamhchúraimí Suiteála

Modh gléasta

Bain úsáid as téitheoir ionduchtaithe chun fáinne istigh a leathnú go haonfhoirmeach. Uasteocht téimh teoranta do 110 ° C le haghaidh cruach imthacaí caighdeánach. Ná téigh thar 120 ° C chun éifeachtaí maolaithe ar chruas a sheachaint.

Moladh feisteas seafta

Le haghaidh feidhmeanna seafta rothlach, bain úsáid as cur isteach oiriúnach le caoinfhulaingt f6 nó m6. Le haghaidh feidhmeanna seafta seasta, bain úsáid as feisteas trasdula h6 nó h7. Lamháltas tollta tithíochta molta mar H7 do chásanna scoilte nó P6 do chásanna soladacha.

Eatramh lubrication

Athghéarú gach 1000 uair oibriúcháin nó tréimhse trí mhí faoi ghnáthchoinníollacha. I gcás teocht chomhthimpeallach os cionn 70 ° C, laghdaigh an t-eatramh athghrádaithe go 500 uair an chloig.

Coinníollacha stórála

Stóráil i bpacáistiú bunaidh le coscaire creimthe slán. Taise chomhthimpeallach faoi bhun 65% RH, raon teochta 0 ° C go 40 ° C. Seachain níos mó ná trí phailléid a chruachadh.

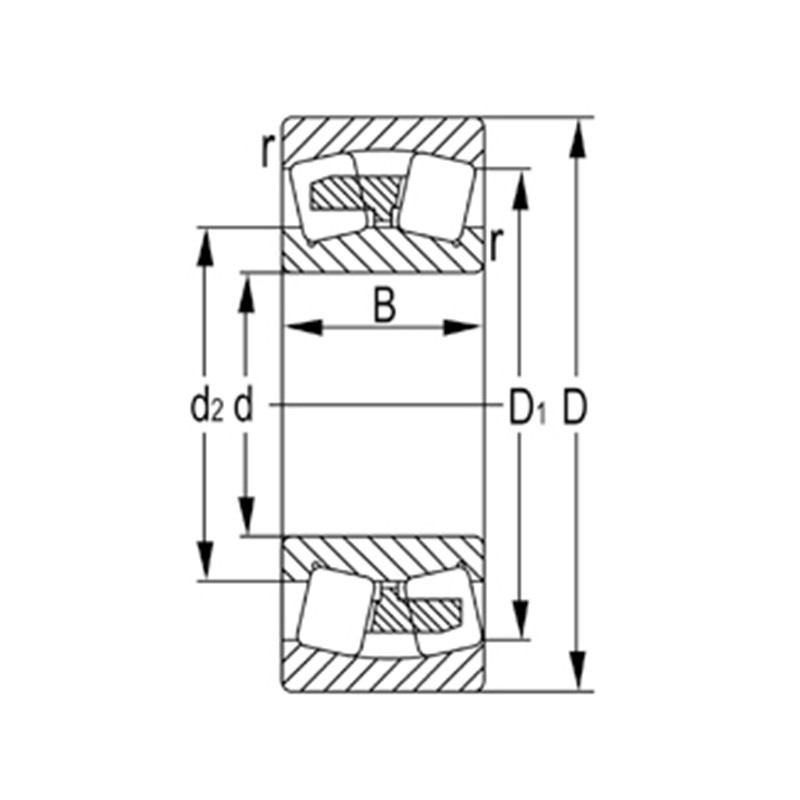

Ainmniú	Príomhtoisí(mm)				bunrátálacha Luchtaithe(KN)		Luas Teoranta (rpm)		Meáchan
Ainmniú	d	D	B	rs nóim	Dinimiciúla(Cr)	Statach(Cor)	ramhar	Ola	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
